1.拆卸排氣端蓋

1) 拆除將排氣端蓋固定到英格索蘭空壓機排氣端座上的螺釘，留下一個頂部的螺釘以防壓蓋突然掉下。

2) 拆下最后個螺栓。如果墊片粘到排氣端蓋或排氣端座上，用小錘輕敲蓋的側面使墊片脫落。

3) 記錄拆排氣端蓋時拆下的定位銷位置，組裝時請安裝在原有位置。

2.拆卸平衡活塞

1) 拉出平衡活塞套。由于有間隙，很容易完成。

2) 拆去0形圈。

3) 將平衡活塞固定到軸上的螺母鎖緊墊圈的爪弄直，用隨機工具中的螺母扳手卸去螺母。

4) 用吊孔螺栓將平衡活塞沿與軸平行的方向拉出，平衡活塞的銷將留在鍵槽中。

5) 如果還想拆去軸承，這時要拆去內部的擋圈。

3. 拆卸軸承壓蓋

1) 拆去所有的軸承壓蓋固定螺釘。

2) 在軸承壓蓋上的對稱點處攻有盲絲孔。平衡地裝上螺釘以便壓起軸承壓蓋。 當間隙足夠以后，用小鏟將墊片從法蘭面上剝離，注意不要損壞墊片。

3) 取出碟簧以及軸承壓套。

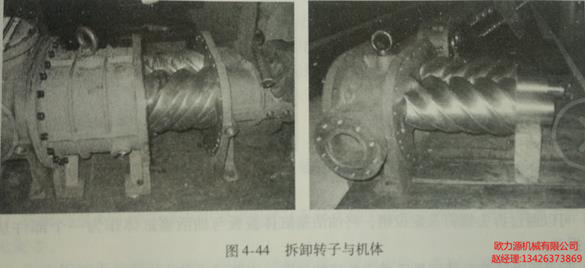

4.拆卸滑閥、轉子及機體

1) 由于螺桿制冷壓縮機的轉子很重，當拆卸轉子時需要用麻繩或尼龍帶。當清洗機體時， 用繩子將轉子以及排氣端座懸掛起來，連同排氣端座一起從機體中拉出。

2) 注意不要碰壞吸氣端座內的主軸承。

3) 不要將轉子直接放在地板上否則會損壞齒邊。將轉子軸放在支架上。

4) 握住滑閥，將滑閥拉出機體。

5) 滑閥導管末端有一個螺母，將它拆下，然后拆下鎖緊墊圈。

5.拆卸吸氣端座及滑動軸承

1) 折去將吸氣端座活定于機體上的所有螺釘。

2) 將一些螺釘裝到機體側的盲絲孔中，以平衡地頂開吸氣端座。螺釘應該交替地一點 點地擰緊，使吸氣端座均勺的壓起。

3) 定位銷拆去后，將吸氣端座移離機體。

4) 拆去陰轉子孔密封蓋。

5) 要拆滑動軸承，首先要拆去相應擋圈，然后從轉子側推出軸承。如需用小錘來拆下 軸承，用木塊或類似的東西墊在上面以免損壞。

6.拆卸推力軸承

推力軸承是壓縮機中最重要的部件之一。壓縮機性能的良好體現(xiàn)取決于正確的安裝及推 力軸承的調節(jié)，否則將導致操作故障。

因此，裝配及拆卸軸承時一定要特別地小心。

該軸承在確定轉子的排氣端面與軸承座之間的間院方面起者很重要的作用。 推力軸承的拆卸步驟如下:

1) 將碟簧與軸承壓套取出。

2) 將固定推力軸承的螺母上的鎖緊墊圈的爪弄直，拆去螺母。

3) 推力軸承內圈與軸之間為間隙配合。將一段直徑為2mm 左右的帶有小勾的鋼絲插 入軸承外圈與軸承壓套之間，勾住軸承壓套并將其拉出。

4) 軸承隔圈位于軸承之后。零件上都做了標記以區(qū)分哪些是陰轉子的，哪些是陽轉子的。 將相關的零件放在一起以免混淆。不正確的裝配將導致配合尺寸上的錯誤，引起壓縮機 鉸死。

7. 拆卸排氣端座及主軸承

一般來說，壓縮機的這一部分不需要進一步的拆卸，因為排氣端座與機體拆開之后基本 沒有什么零件了，如無需要可保持該狀態(tài)。

為了拆出主軸承，用鉗子先拆去軸承蓋側的擋圈，然后拉出主軸承。如果軸承裝得很 緊，用小錘墊著木塊敲出。不要用木塊直接敲擊軸承。檢查軸承內徑及轉子軸外徑以確定是 否有異物附著在軸承上。
