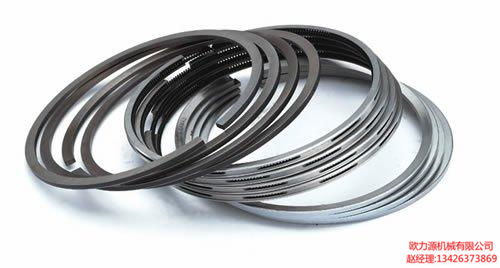

如果圓環和檢驗環之間的空隙不大于0.03_-0.06 公厘，空隙的長度小 1/6圓周，以及圓環的彈性在工廠規定的公差范圍內，那么所制造的英格索蘭空壓機活塞環即認為是合格的。

將橢圓形的鐵筒切成在高度上有0.8-1.5 公厘加工裕度的圓環，然后 磨活塞環的兩個端面，并留出0.5-0.8 公厘的加工裕度。

此后，在半成品的圓環上切出搭接的直切口，并在切口的每邊上，留 出0.2-0.3公厘的加工裕度，清除毛刺，銼平切口的臺肩， 并把圓環安裝在專門的箍圈內，將箍圈與圓環一起固定在車床的平面 卡盤上，車活塞環的內徑到最后尺寸，然后把圓環和箍圈套在心軸上， 以螺釘通過凸椽，從端面將圓環壓緊在心軸上。

而后將箍圈去掉，再按外徑來切削圓環，且在磨床上磨到最終尺 寸。此后在活塞環上取消切口端面上的公差，去掉毛刺和尖的邊緣。

制成的活塞環，直徑在450公厘以內的，根據檢查心軸來檢查其圓柱 性，直徑大于450公厘的活塞環，則根據英格索蘭空壓機的氣缸來檢驗其圓柱 性，活塞環與心軸或氣缸之間的空隙，不應大于0.03-0.06 公厘，空隙的 長度不應超過1/6圓周。

制成的活塞環的彈性，應該在空氣空壓機說明書中所載的范圍內。

對于工作準確的示功器，按照上面那些公式算出來的數值u應該彼此 的差別不大于0.1-0.3%，出現大的偏差即說明示功器不管用了。

當利用油壓機試驗示功器的彈簧時，示功器借其聯接螺帽以安裝的形式，固定在油壓機排出管的開關1上。

示功器安裝好了以后，用重物3 裝載在油壓機的活塞2 上， 在重物的作用下，活塞向下移動，因此，在盛器和排出管中造成了油壓， 管中的油壓，根居安裝在壓力機排出管上的壓力表的減數來確定。

排出管中油的壓力追使示功器的小活塞向上移動。油壓機系統中壓力的數值，可以根據壓力表確定出來。

示功器小活塞的移動，通過記錄裝置的杠桿系統，傳給了示功器的鉛筆，當壓力一定以繩子驅動示功器的卷筒時示功器鉛筆即在固定于卷筒的 紙上畫出水平線。

然后，在油壓機的活塞2上借依次增加負載來變化系統中的壓力，同 時記下負載增加的數值，并在示功器卷簡的紙上，用線條記出與此相應的 壓力的升高。

試驗示功器彈簧的最大力量，不應超過該彈簧在螺帽上所記載的壓力。

確定了示功器彈簧生最大負載下的變形后，即開始以相反的順序逐漸 地從油壓機的活塞上取下重物的方法進行卸載，同時在示功器卷筒的紙上畫出相當于一定負載和彈簧變形的曲線。
