1.復盛空壓機析水系數的確定

析水系數除通過稱重壓縮氣體中析出的水分直接得到外，也可按氣體的進、出口狀態計 算得到。

它表示了析水后的氣體量與其析水前的體積在相同狀態參數下的比值。 相應的飽和蒸汽壓力為Ppwl。

例如，已知進氣壓力為pl,溫度為T;相對濕度為q1, 經一級壓縮后氣體壓力升為p2,水蒸氣分壓力也由原來的qipwr增至Pipw1p2/p,被壓縮 氣體經冷卻后溫度為T2。

此濕度下的飽和蒸汽壓力為pw2,若符合下列條件式，則有水析 出在第三級以后各級氣體中遺留水蒸氣已很少，可認為以后各級的析水系數與第: 三級 的相同。

2.復盛空壓機凈化系數的確定

化工工藝流程中的氣體，經壓縮機壓縮至適當壓力時，常需進行凈化處理，去掉某種成 分后送人壓縮機繼續壓縮。

若壓縮機某級進口有上述情況，則該級的進氣量,應該是總進氣 量減去該級以前所有凈化掉的氣體量后的數值。

進氣量的這一變化，用凈化系數入。表示 Eqv一第j級前所有凈化掉的容積(一級進口狀態) 的總和; 若為添加氣體，則 式中按負值代入。

3.復盛空壓機泄漏系數的確定

壓縮機的泄漏系數入表示壓縮機排氣量占第一級實際進氣量的比例數。

多級壓縮機中 各級氣缸的泄漏系數，表示壓縮機排氣量占各級氣缸實際進氣量的比例數，因?yàn)樾孤┝烤褪?實際進氣量與排氣量之差。

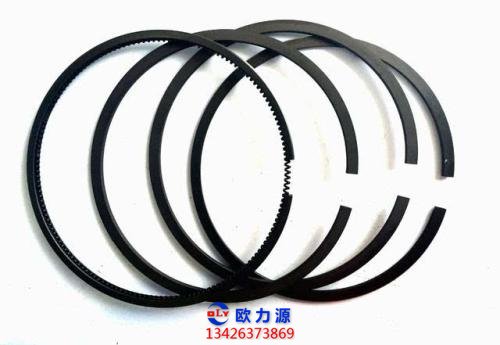

在壓縮機中，能夠產生氣體泄漏的部位主要是氣閥、活塞環和填料。管路和容器等也可 能產生氣體泄漏，但由于泄漏值較小，故不專門列人泄漏系數之內。

按照泄漏對排出氣量的 不同影響，一般將泄漏分成兩種類型: 0直接漏人大氣或第一級進氣管中的氣體，因?yàn)槭切?漏到壓縮機之外的，故稱為外泄漏;

四氣體在壓縮機之內僅由高壓級漏人低壓級，或從高壓 區漏人低壓區，因其仍在壓縮機氣體流動系統之內，稱為內泄漏。

所有的泄漏都是把壓縮氣 體的壓力能以耗散熱能的形式損耗掉，故泄漏都要增加壓縮機的功率消耗。

對于一臺給定的 壓縮機來講，內泄漏的變化只影響級間壓力比的分配，而外泄漏的變化既影響級間壓力比分 配，也影響壓縮機的排氣量。

在第一級氣缸容積的膨脹和進氣過程中，若有該級已被壓縮的高壓氣體回漏到該氣缸容 積內，這也屬于外泄漏。

因?yàn)樗鼤?huì)使第一級從外界吸人的氣量減少，排氣量降低。 按照排氣量與任意一級氣缸行程容積之間關系的表達式(3-35),任意級泄漏系數的實 質含意是:

為使設計的壓縮機各級氣缸在給定的吸氣條件下,所吸人的氣體量能保證輸出額 定的排氣量,除了考慮其他因素外，需要將各級氣缸行程容積放大，以補償任意一級已 進入氣缸的氣體漏回至該級的上游和從該級以后漏出壓縮機之外。

所以，任意一級的泄漏系 數，都要計人該級漏回上游管道和該級以后(包括該級) 漏出壓縮機的氣體VL。
