一、工作原理與主要類型

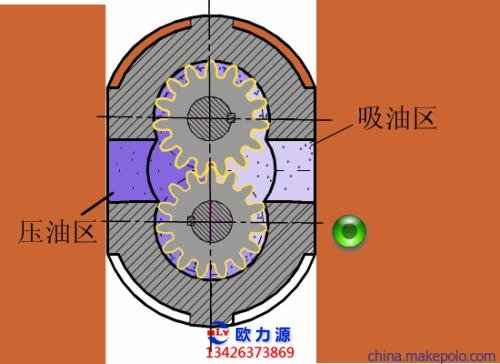

回轉式容積泵與回轉式壓縮機一樣，屬容積式流體機械。它依靠轉子的轉動實現工作腔 容積的周期變化。

當工作腔容積變大時，腔內壓力降低，讓其與泵吸人口相通，吸入液體。

當工作腔容積變小時，腔內壓力增高，讓其與泵壓出口相通，壓出液體。

回轉式容積泵轉子的結構形式有多種。一臺泵上的轉子數量可為一個或兩個，還可以有 多個。

根據轉子的形狀和數量特征，可將常見的回轉式容積泵分為下表給出的幾種類型:

二、主要性能參數

(一) 壓力泵出口處的壓力叫排出壓力。

(1) 排出壓力p,泵進口處的壓力叫吸人壓力。

(2) 吸人壓力p,

(3) 全壓力p泵排出壓力p 與吸人壓力p,之差叫泵的全壓力。 戶=pp~P裂的全壓力常被簡稱為系的壓力。

(二) 流量

(1) 瞬時流量9W

理論上(即認為工作腔吸液時完全充滿液體，排液時又將它們?nèi)?部排出泵外，且沒有泄漏損失) 泵在某- 一瞬時輸送液體的體積dV對時間t的變化率叫泵的 瞬時流量。即轉子每轉一轉，由其幾何尺寸算出的工作腔最大容積變化值。

(2) 排量q也就是轉子每轉一轉，理論上排出液體的體積。

(3) 理論流量泵在單位時面內，理論上輸送液體的體積叫泵的理論流量。理論 流量q,與排量q和轉速n的關系為

(4) 流量9V泵在單位時面內實際輸送液體的體積叫泵的流量。

(三) 功率

(1) 輸入功率P驅動泵軸的功率叫輸人功率，又稱軸功率。

(2) 理論輸出功率P,泵向理論上輸送的液體傳遞的功率叫理論輸出功率

(3) 輸出功率P.泵向?qū)嶋H輸送的液體傳遞的功率叫輸出功率，又稱有效功率

(四) 效率

泵的理論輸出功率P,與軸功率P之比叫機幀效率

(1) 機械效率7m

機槭效率7m 是度量泵內有相對運動的零部件間，以及泵零件與液體間的摩擦損失(稱 為機械損失) 大小的性能參數。

當輸送液體粘度增大，或泵內動密封間隙減小時，都會引起 泵內摩擦損失增大，從而導致系機械效率下降。

泵的有效功率P.與理論輸出功率P,之比叫容積效率。

(2) 容積效率NV

容積效率nv 是度量液體沿泵內間隙產生泄漏損失流量Oqv,從而引起的能量損失 由此式和式(7.7),又得(稱為容積損失) 大小的性能參數。

容積損失的大小為Oqvp,則有 nv 值與泵的壓力.泵內泄漏間隙的大小、輸送液體的粘度、以及泵的轉速等因素有關。 泉的壓力升高、間隙增大、液體粘度降低，或轉速降低，都會引起容積效率降低。

(3) 效率y泵的有效功率P.與軸功率P之比叫泵的效率

三、性能特征與應用

如前所述，回轉式壓縮機 一般都具有內壓縮過程，以便減小氣體壓縮功。

但回轉式容積泵輸送的是不可壓縮的液體，為保證泵的安全運行，在工作腔內與泵壓出口接通之前，不應 該讓液體受到壓縮，即回轉式容積泵內不應該存在內壓縮過程。

當泵轉速、輸送介質及其溫度比一定時，但因nw 隨p升高而下降，導致泵流量 由圖可見，這類泵的理論流量9V不隨壓力p變化, qv 僅隨p的升高略有減小。
