新從事空壓機振動分析的人，常常面臨著許多新的并會使他困惑的術語，這些術語是用夾描述他應掌握的空壓機的。

了解空壓機的特性，特別是了解可用于空壓機分析的特性，以及某些基本 本術語懸十分重要的。為使振動分析者選擇最適合于某特定用途的儀器， 本文將提供這方面的入門知識。

1.空壓機振動計

空壓機振動計是一臺價廉而又使用簡單的基本儀器,它是各種振動監測項目設 備的一個組成部分。

一臺典型的振動計用可換電池作電源，采用一只慣性傳感器(一般是速度傳感器),并具有既可測量速度幅值，又可測量位移幅值的各檔量程。

它應有數種檢驗內部電池的方法，以便使用者決定何時需要更換電池。

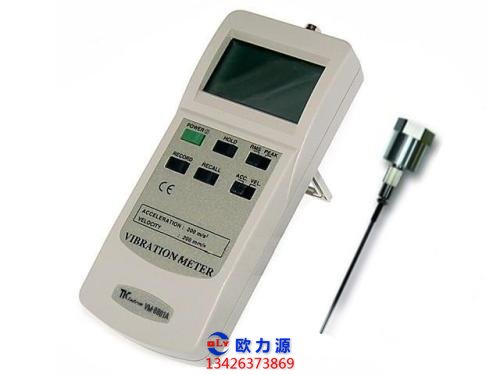

雖然空壓機振動計有將傳感器與表 組合成一個整體的,但如圖6-1所示的振動計卻是傳感器與表分開的，兩者用一根長為 4~5ft的撓性電纜連接。

這種形式的空壓機振動計更便于用在受約束的安裝位置和周圍有障礙 物處。

對于需將傳感器裝在最佳位置和方向時,分開式振動計在讀數時就不會像整體式振 動計那樣困難了。

無庸贅言,一臺振動計應盡可能小而輕，封裝結實，足以抵抗最大的濫 用，同時具有幾種攜帶方式，例如用了頸圈就可以讓兩手空出來。

在電氣上，一臺典型振動計是一臺簡單儀器,其電子線路由下列部分組成:-- 個用F 測量的可選增益電路，一個接入后可將傳感器來的速度信號轉換成位移的積分器，以及 一個將AC 信號轉換成能在表頭上讀DC 值的AC-DC變換器。

2.空壓機時域一頻域分析

本節介紹四種分析儀器,三種為頻率分析儀，第四種是在時城工作的分析儀。

時域和頻域是對-一給定信號從兩個不同的有利觀點去觀察的簡稱。在時城中.幅 值一時間是分別垂直軸和水平軸表示的兩維圖。

在空壓機頻域中,是從時域端頭看的，幅值 仍舊是垂直軸，但這時水平軸表示頻率。

這表明對于時域信號不論是加速度計輸出的一 系列離散等同的正弦波，還是從空壓機非接觸式位移傳感器測到的單個復合波，兩者是沒有差異的，因為后者可以用一系列正弦波表示。

由于一個信號的頻率是與其周期成反比，所以在幅值和周期或頻率已知條件下,懸 很容易從一個城轉換到另一個域的。

因此，對于空壓機時域或頻城并無什么奧秘。簡單地說， 它們像是從兩個相對位置成90°的窗口分別觀察一個信號。至于用那一個窗口為好，則 應取決于測量的目的和探測的對象。
